De creatie van een lasergesneden muziekinstrument waaraan eindeloos gesleuteld kan worden

Hoe Snijlab meebouwt aan het snaarinstrument ‘Nerdy Gurdy’ en de productie ervan flexibel en betaalbaar houdt met lasersnijden

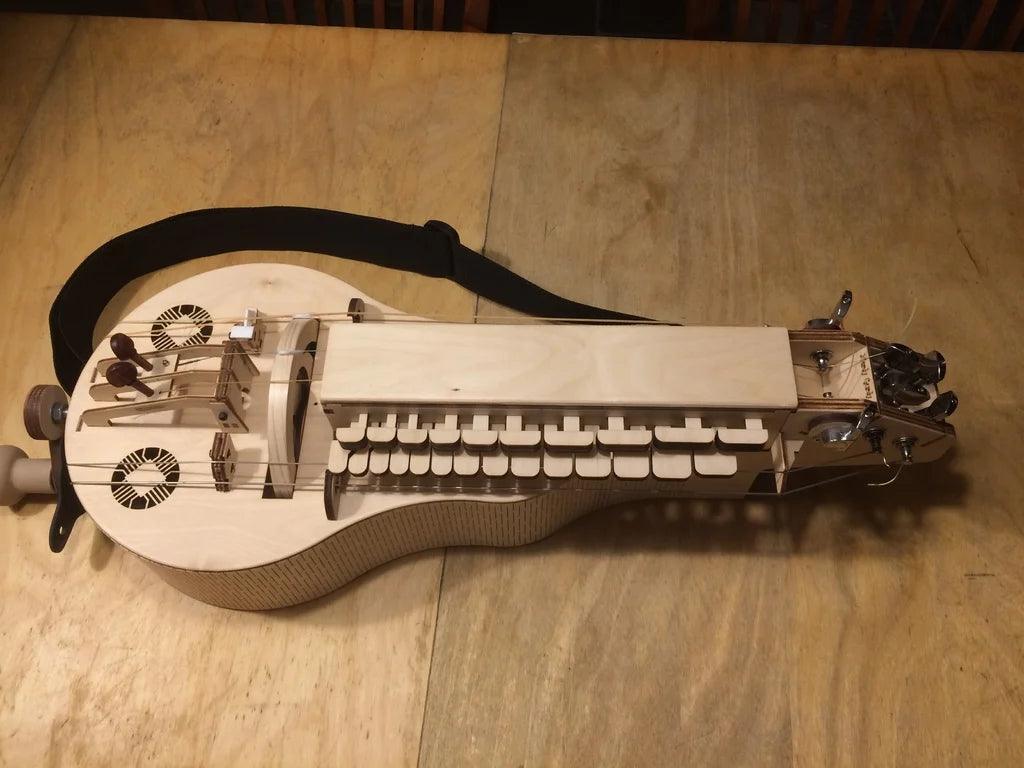

Ingenieur Jaap Brand ontwikkelde een prototype voor zijn zelfbedachte ‘Nerdy Gurdy’, gebaseerd op een bestaand snaarinstrument genaamd de hurdy-gurdy of draailier. Na vier jaar voorwerk produceert Brand samen bij Snijlab zijn eerste lasergesneden prototype, inmiddels uitgegroeid tot een groot succes.

Uitdaging

Een handgemaakte hurdy-gurdy is duur

De houten, handgemaakte instrumenten zijn erg kostbaar. Brand wil met digitale technieken een betaalbare versie op de markt brengen. Ook van hout gemaakt en met een vergelijkbare geluidskwaliteit als een traditionele hurdy-gurdy.

Oplossing

Een eigen ontwerp voor een lasergesneden instrument

Brand is in het dagelijks leven werkzaam als werktuigbouwkundige en daardoor ervaren met het maken van industriële ontwerpen. Een heel andere tak van sport, maar hij heeft hierdoor wel de benodigde skills. Met advies van instrumentbouwers en muzikanten, ontwerpt hij een bouwpakket dat voor consumenten eenvoudig in elkaar te zetten is.

Uitdaging

Kosten voor prototyping moeten binnen de perken blijven

Brand staat aan het begin van een uitdagende zoektocht. De draailier moet goed klinken, het bouwpakket moet simpel blijven en er is veel overleg met externe partijen om het ontwerp te finetunen. Dit kan een kostbaar proces worden, met veel prototypes en aanpassingen.

Oplossing

Kostenefficiënt werken met digitale techniek

Brand kiest voor digitale productietechnieken, die hem tijd en geld besparen. Lasersnijden en 3D-printen geven hem de vrijheid om ongelimiteerd te experimenteren en te sleutelen. Na elke verbetering komt er een snelle aanpassing in de digitale tekening, en vervolgens een nieuw lasergesneden prototype. Zou hij de prototypes bijvoorbeeld zelf zagen, dan zou dat zoveel meer tijd kosten en het resultaat zou minder gedetailleerd zijn.

Uitdaging

Groeiende verkoop vraagt om optimalisatie

De Nerdy Gurdy verkoopt steeds beter, wat op zich positief is. De productie van het instrument is nog steeds kleinschalig, maar wordt door de toenemende vraag toch meer seriewerk. Het ligt daarom voor de hand om over te stappen op een lasersnijder met een grotere capaciteit, maar het ontwerp is hiervoor nog niet geschikt.

Oplossing

Aanpassen van ontwerp voor geautomatiseerde lasersnijder

Snijlab adviseert Brand om zijn tekeningen anders in te delen zodat ze in AutoSPOT passen. Dit is een geautomatiseerde lasersnijder, geschikt voor seriewerk.. Deze overstap heeft meer voordelen: de kostprijs gaat omlaag en de kwaliteit van het eindproduct is beter. De Autospot laat geen rookaanslag achter op het hout, wat bij traditionele machines wel het geval is. Hierdoor hoeft de aanslag er niet handmatig afgeschuurd te worden, wat weer tijd bespaart.

Oplossing

‘Tabjes’ toevoegen voor makkelijke constructie

Er worden ‘tabjes’ toegevoegd aan het ontwerp. Tabjes zijn kleine onderbrekingen in de snijlijn. Visueel geeft dit het typische karakter van een bouwpakket, maar het vergroot ook het gebruiksgemak. Door zorgvuldig geplaatste tabjes blijven de onderdelen in de plaat hangen, en ze kunnen makkelijk uitgedrukt worden.

Meer over de Nerdy Gurdy

Het ontwerp van Nerdy Gurdy is open source en gelicenceerd als CC BY-NC 4.0. De werktekeningen staan op de online makers-community Thingiverse.

Het snaarinstrument blijft evolueren. Sinds het eerste model zijn er al diverse nieuwe versies uitgekomen. Je kunt de Nerdy Gurdy kant-en-klaar of als bouwpakket bestellen: www.nerdygurdy.nl.
