Tot nu toe bestelde je met 2D-formaten zoals DXF en PDF, wat een extra exportstap betekende voor wie in 3D ontwerpt en een omweg voor wie met SVG werkt. Omdat we continu werken aan onze website om lasersnijden zo makkelijk mogelijk te maken, was dit een logische volgende stap.

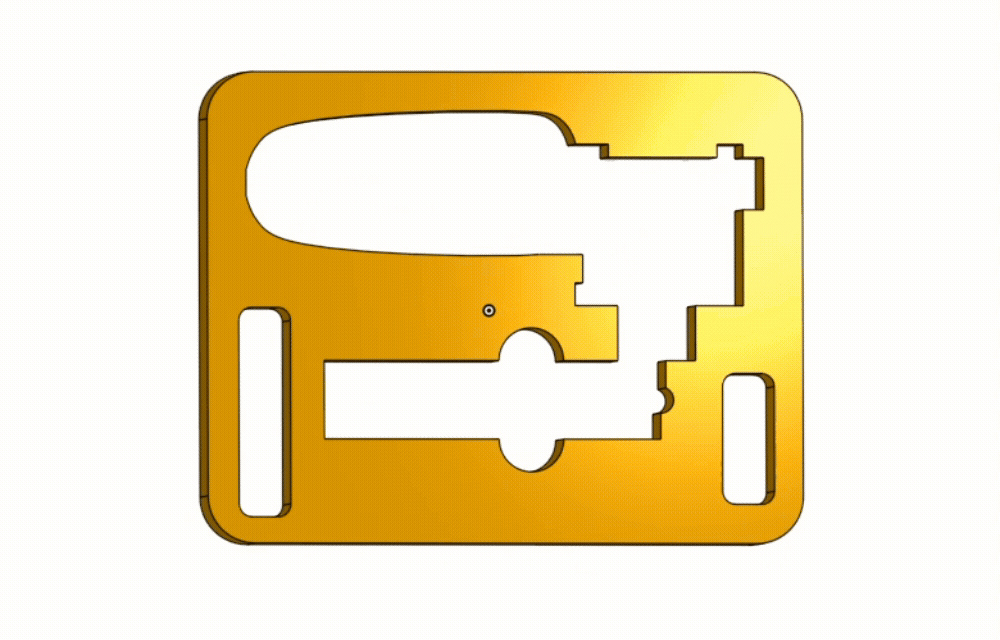

STEP: bestel vanuit je 3D-model
Was je ontwerp in SolidWorks, Fusion of Onshape klaar, dan moest je het tot nu toe nog naar 2D exporteren. Daarnaast hield je de dikte, oriëntatie en revisiegeschiedenis apart bij. Die stap sla je nu over: je bestelt direct met het STEP-bestand dat je al hebt. Zo blijft je 3D-model de enige bron voor je bestelling en voorkom je dat je 2D-export en je model uit elkaar lopen.
De editor leest nu de solid zelf uit. We halen de vlakke geometrie uit je onderdeel en lezen meteen de dikte af. Kies je daarna je materiaal, dan staat het diktefilter al goed ingesteld.
Waar je STEP-bestand aan moet voldoen
Lasersnijden werkt met plaatmateriaal. De laser snijdt van boven naar beneden door de hele plaat heen en kan dus alleen een 2D-contour maken. Daarom moet elk onderdeel in je STEP-bestand een plat deel zijn:
- Vlak
- Overal even dik
- Zonder pockets, verzinkingen, kamerboringen of andere 3D-features
Features die niet door de hele plaat lopen, kan de laser niet maken. Hij snijdt er simpelweg doorheen. Een verzonken gat wordt dus een recht gat en een pocket wordt een uitsparing. Wil je zulke features toch? Verwijder ze dan uit het model voor je uploadt en laat ze eventueel achteraf aanbrengen.
Complete assemblies uploaden
Je kunt onderdelen nog steeds één voor één uploaden, maar een complete assembly kan nu ook. De assembly komt in je winkelwagen terecht met één regel per onderdeel. Zo stel je per onderdeel het materiaal en het aantal in, bijvoorbeeld een behuizing in 3 mm PMMA met beugels in 5 mm POM. Wil je alle onderdelen hetzelfde instellen? Dan doe je dat in één keer met de batch-editor.
SVG: geen omweg via PDF of DXF meer
De editor ondersteunt nu ook SVG-bestanden, naast de formaten die we al ondersteunden: DXF en PDF. SVG is het gangbare exportformaat van programma's als Adobe Illustrator, Inkscape, Affinity Designer en Figma, en het standaardformaat van browsergebaseerde tekentools en de meeste generatieve of gescripte ontwerpen. Toch moest je een SVG tot nu toe eerst omzetten naar PDF of DXF voordat je een prijs zag. Nu upload je het bestand direct.
SVG is ook handig omdat het een open bestandsformaat is dat je makkelijk kunt scripten of genereren met AI-tools. Vraag je chatbot maar eens om een simpele tekening voor je te maken als SVG. Tegelijk is het krachtig genoeg voor complexe snijtekeningen, en elke browser en teksteditor kan het gewoon weergeven.
Let op de eenheid
Een SVG heeft niet altijd een echte eenheid. Staat er geen eenheid in je bestand, dan gaan we uit van 1 eenheid = 96 dpi. Voordat we een prijs berekenen, vragen we je dit te bevestigen. Een bestand zonder schaal verschijnt dus als vraag in de editor, en niet meer als onderdeel in de verkeerde maat.
Waarom deze update?
We werken continu aan onze website en bestelomgeving, met één doel: lasersnijden zo makkelijk mogelijk maken. Daarbij kijken we steeds waar het in het bestelproces nog onnodig ingewikkeld is. Exportstappen stonden hoog op dat lijstje.
Elke exportstap tussen je ontwerp en je bestelling is namelijk een moment waarop er iets mis kan gaan. Een verkeerde schaal, een verouderde revisie of een dikte die niet overeenkomt met je model merk je vaak pas als de onderdelen binnen zijn. Door direct vanuit je STEP- of SVG-bestand te bestellen, halen we die tussenstappen weg. Wat je ontworpen hebt, is wat je bestelt.
