Laserschneiden mit Vectorworks

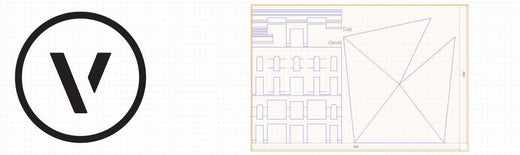

In diesem Tutorial lernen Sie, wie Sie eine 2D-Vectorworks-Zeichnung in eine Laserzeichnung umwandeln können. Als Beispiel wird eine einfache Fassade für ein Architekturmodell (maßstabsgetreues Modell) verwendet.

Vectorworks ist ein Computerprogramm, das 2D- und 3D-Zeichnungen ermöglicht. Es ist für Windows und OSX erhältlich. Vectorworks verwendet eine .vwx Dateiformat, kann aber auch das .pdf und .dwg Zeichnungen importieren und exportieren.

Vectorworks ist:

• Leicht zu erlernen
• Geeignet für das Zeichnen in 2D und 3D

Erste Schritte

Herunterladen hier unsere Vectorworks-Vorlage. Darin sind die Klassen, Ebenen und Blätter bereits so eingerichtet, dass Sie sofort loslegen können. Jetzt können Sie zeichnen!

• Zeichnen Sie Ihre 2D-Zeichnung im Maßstab 1:1, oder konvertieren Sie Ihre vorhandene 2D-Zeichnung in den Maßstab 1:1, indem Sie sie skalieren.
• Um die Linien einzufärben, ist es wichtig, in welchen "Klassen" sich die Objekte befinden (siehe die Zeichnungsregeln).

Schneiden oder Gravieren

Die Unterscheidung zwischen Schneiden und Gravieren wird anhand der Farben getroffen:

• Blau (RGB 0,0,255) Linien werden durchgeschnitten
• Rot (RGB 255,0,0) Linien werden als Linie eingraviert
• Magenta (RGB 255,0,255) geschlossen Linien werden als Ebene gezeichnet
• Grau (RGB 128,128,128) Linien werden ignoriert (nützlich als Hilfslinien oder Hilfetext)

Zeichnen Sie gemäß den Zeichnungsregeln in der richtigen 'Klassen’:

• Text muss in Linien umgewandelt werden, bevor er ausgeschnitten oder graviert werden kann.
• Wenn Sie mehrere Teile desselben Materials benötigen, können Sie diese in einer Zeichnung zusammenfassen (Verschachtelung). Achten Sie dabei auf die maximale Größe des Materials, das Sie verwenden wollen. Sie können Teile bis an den Rand der Plattengröße zeichnen.
• Lassen Sie beim Verschachteln einen kleinen Abstand zwischen den Teilen: mindestens 2 mm (4 mm bei Schaumstoff).
• Zeichnen Sie einen Rahmen aus Schnittlinien entlang des Randes Ihrer Zeichnung, um eine saubere Kante zu erhalten. Wenn Sie keinen Rahmen zeichnen, positionieren wir die Zeichnung auf einer Platte, wie wir es für richtig halten. Die Ränder der Platte können gesägt statt gelasert werden.

Anpassen der Reproduktion einer Klasse

Um allen Linien einer Klasse schnell die richtige Farbe zu geben, können Sie die grafische Darstellung der Klasse anpassen. In der Vectorworks-Vorlage haben die verschiedenen Klassen bereits die richtigen Farbeinstellungen, so dass Sie nichts mehr ändern müssen.

• Um die Darstellung einer Klasse anzupassen, klicken Sie mit der rechten Maustaste auf die Klasse und dann auf Bearbeiten... Hier können Sie den 'Füllstil', den 'Stiftstil', die 'Stiftfarbe', die 'Deckkraft' und die 'Linienstärke' der Objekte in der Klasse anpassen. Wenn Sie fertig sind, drücken Sie OK

• Wählen Sie alle Linien in der Zeichnung aus. Vergewissern Sie sich, dass der "Füllstil", der "Stiftstil", die "Stiftfarbe", die "Deckkraft" und die "Linienstärke" aller Linien auf den "Klassenstil" eingestellt sind.

• Überprüfen Sie, ob die Farbe der Linien jetzt korrekt ist.

Als .pdf speichern

• Legen Sie ein "Ansichtsfenster" mit dem richtigen Maßstab auf eine "Blattebene".

• Klicken Sie auf Datei > Exportieren > PDF exportieren...

• Klicken Sie auf Exportieren
• Wählen Sie einen Ordner, benennen Sie die Datei und klicken Sie auf Speichern

Hochladen

Ziehen Sie auf unserer Website die .pdf Datei in das Upload-Feld.

Prüfen Sie sorgfältig, ob:

• das Format korrekt ist
• die Farben der Vorschau mit den geplanten Bearbeitungen übereinstimmen

Blau = vollständig durchgeschnitten
Rot = Linie / Vektorgravur
Magenta = Flächengravur
Grau = keine Operation / zu ignorierende Ebene

Beachten Sie, dass nicht erkannte Farben und Ebenennamen automatisch als "Schnitte" eingelesen werden. Diese Linien werden in der Vorschau blau dargestellt.
