Je scherm laat een plaatje zien, de laser leest een bestand. Meestal is dat hetzelfde, maar niet altijd. Een lijn kan er twee keer in zitten, een cirkel kan uit tweehonderd losse stukjes bestaan, en een gat kan na het exporteren net een tiende kleiner zijn dan in je model. Op je scherm zie je daar niets van.

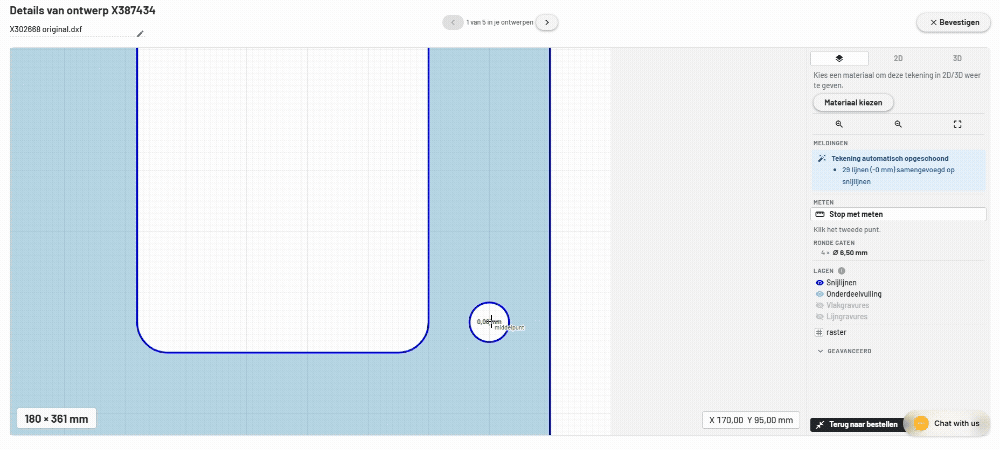

Voor die momenten hebben we de product-editor in onze winkelwagen uitgebreid met twee functies. Tekening opschonen haalt overbodige lijnen uit je bestand voordat we de prijs berekenen. Meten laat je afstanden en gatdiameters controleren in de preview zelf. De eerste zorgt dat je betaalt voor wat er echt gesneden wordt, de tweede dat er gesneden wordt wat je bedoelt.
Tekeningen automatisch opschonen
Dubbele lijnen ontstaan bijna altijd ongemerkt. Je kopieert een onderdeel en plakt het op dezelfde plek. Je legt een rij rechthoeken strak tegen elkaar om materiaal te besparen, en elke gedeelde zijde zit er nu twee keer in. Of je spiegelt een helft en de middenlijn valt over zichzelf heen. In elk CAD-pakket ziet dat eruit als één lijn. De laser volgt ze allebei, verhit dezelfde rand twee keer en rekent de lengte ook twee keer.
Bij gravures en vrije vormen speelt iets anders. Veel programma's zetten curves bij het exporteren naar DXF om in reeksen korte rechte stukjes. Een letter die je als één vorm tekende, komt dan binnen als tientallen losse objecten, en elk object betekent een nieuwe insteek. Omdat elke insteek een kleine toeslag heeft, telt dat bij een tekst of logo flink op.
In de werkvoorbereiding haalden we dit soort dingen er al uit voordat je onderdelen op de machine gingen. Alleen zag je dat niet terug in je prijs. Dat hebben we omgedraaid: de editor schoont je tekening nu op vóór de prijsberekening. Identieke lijnen die binnen dezelfde laag precies op elkaar liggen, worden er één. Opgeknipte lijnstukjes en curves worden weer aan elkaar gezet tot doorlopende contouren. Aan je ontwerp zelf verandert niets: geen lijn verschuift, geen vorm wordt aangepast.
Het resultaat is een prijs die gebaseerd is op het pad dat de laser werkelijk aflegt, en een machine die dat pad in één vloeiende beweging kan volgen in plaats van met honderden korte starts.
Meten in de preview
Het moment waarop je een maat wilt controleren, is vaak niet het moment waarop je CAD-programma openstaat. Vanaf nu meet je gewoon in de editor.
De meetfunctie snapt naar de punten waar je in de praktijk op meet: eindpunten van lijnen en middelpunten van cirkels. Twee klikken op twee gaten geven je de hart-op-hartafstand, zonder dat je hoeft te mikken. Omdat de afstand ook wordt opgesplitst in X en Y, lees je bij een gatenpatroon direct de steek af in plaats van alleen de schuine afstand.
Voor de laatste controle is er de gatenlijst. Die toont alle ronde gaten in je tekening, gegroepeerd per diameter, met het aantal per maat. Dat is precies de lijst die je naast je stuklijst of assembly wilt leggen. Moeten je doorlaatgaten voor M4 volgens ISO 273 ⌀ 4,5 zijn en staat er een groep op ⌀ 4,2? Dan is er bij het exporteren iets misgegaan. Telt je assembly acht montagegaten en de lijst er zeven? Dan weet je dat ook, ruim voordat de onderdelen bij je op de werkbank liggen.
Waarom deze update?
Onze website is ontwikkeld vanuit één belofte: je uploadt een tekening en weet direct waar je aan toe bent. Om deze belofte nog beter waar te kunnen maken blijven wij onze product-editor constant verbeteren. Met deze updates kun je ervanuit gaan dat de lijnen in je tekening gecontroleerd zijn voordat je ze besteld. En je kunt de maten in je tekening nalopen om zeker te zijn dat alles klopt.
Opschonen en meten verschuiven allebei iets naar voren. Wat wij in de werkvoorbereiding al rechtzetten, zit nu in je prijs. Wat jij anders pas bij de montage ontdekt, zie je nu in de editor. Zo neem je je beslissing op het moment dat het nog niets kost om iets aan te passen.
