Laser-Kumiko

Laser-Kumiko - Snijlab

Wij deden onlangs een experiment om kumiko-achtige panelen op een efficiënte manier te maken met lasergesneden onderdelen.

Zwart MDF lasergesneden panneel

Proces:

Als eerste heb ik een parametrisch model opgesteld van een grid met driehoeken. Het grid bestaat uit twee modellen strips met insnedes die in elkaar vallen. De strips hebben verbindingen aan het begin en einde zodat het oneindig uitbreidbaar is naar alle kanten. De diepte is ingesteld op 15mm, de houtdikte op 3mm en de zijde van een cel is 50mm. Daarnaast heb ik vier verschillende 'inserts' getekend. Ten slotte heb ik de onderdelen genest en uitgesneden uit 3mm MDF.

Kumiko tekening

Mocht je zelf willen experimenteren; je kunt een kopie van deze onshape workspace maken en het model aanpassen en gebruiken.

In elkaar zetten gaat makkelijk, al moet je opletten om de strips niet te breken. De inserts klemmen goed en alles blijft zonder lijm goed in elkaar zitten.

Na assemblage heb ik de randen van het grid 'shoon' gezaagd op een tafelzaag en voorzien van een eiken lijst.

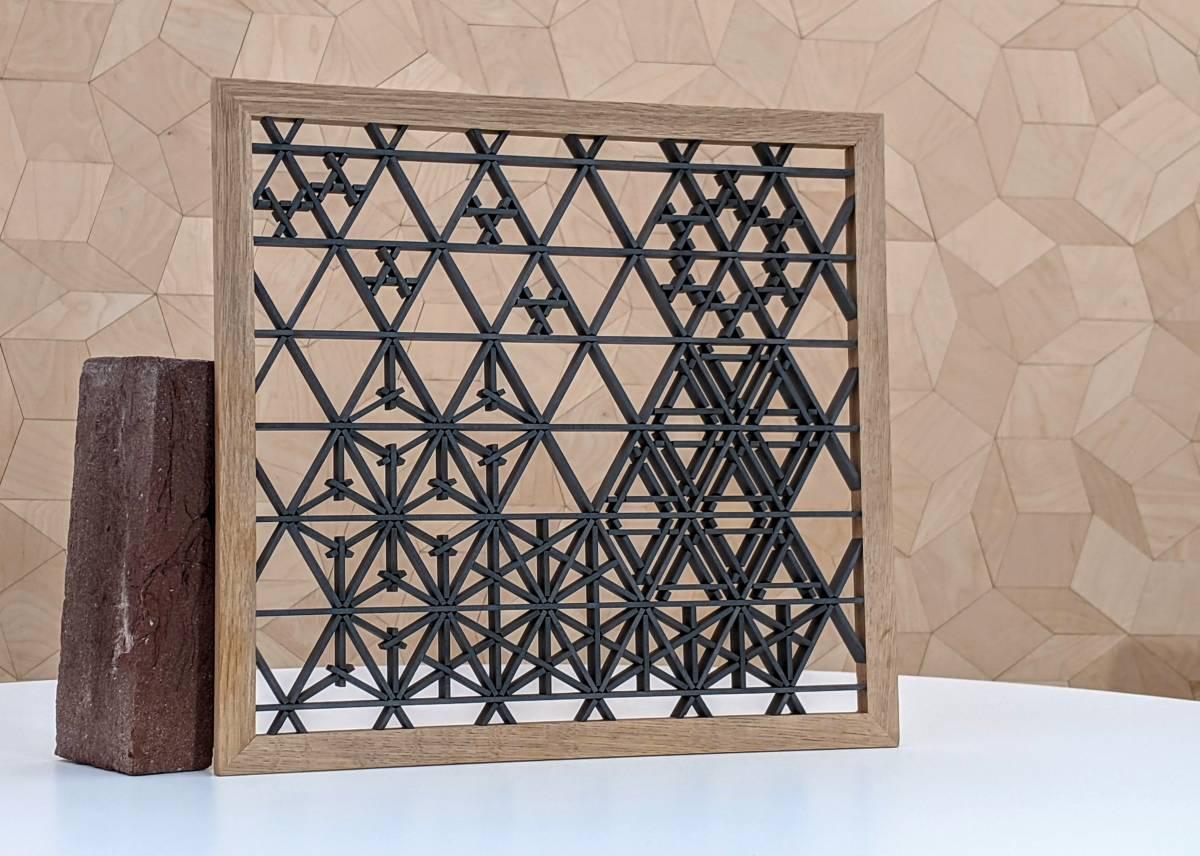

Kumiko laser panneel, zwart MDF

En voilà; een kumiko paneel (bijna) helemaal van lasergesneden onderdelen!
