Hoe breng je een tekening tot leven met licht? We laten het zien met deze prachtige infographic van Lars over het skelet van de dino Trix in Naturalis. Door op een slimme manier lijn- en vlakgravures op elkaar te zetten, in combinatie met twee kleuren LED-licht, verduidelijkt dit paneel waar je moet kijken om te ontdekken wat er zo bijzonder is aan Trix.
In deze blog ontdek je hoe edge-lit acrylaat werkt, welke materialen je hiervoor kunt kiezen en hoe je zelf een verlicht paneel kunt ontwerpen. Of je nu werkt aan een museale presentatie, een reclamebord of een prototype, deze techniek is verrassend eenvoudig en levert een indrukwekkend resultaat op.
Wat is een edge-lit paneel?
Edge-lit betekent letterlijk ‘verlicht vanaf de rand’. Een strip met LED-lampjes verlicht het paneel vanaf de zijkant. Transparant acrylaat geleidt het licht, de stralen breken pas op de randen en gravures. Hierdoor kun je nog steeds door de plaat heen kijken, terwijl de gravure oplicht. Het lijkt door deze techniek alsof je tekening zweeft.
Je kunt nog een stapje verder gaan en twee, of meer, acrylaat-platen achter elkaar zetten, elk op een eigen LED-strip. Geef je die LED's verschillende kleuren? Dan lichten de platen op in die kleuren. Om dit te laten zien hebben we een voorbeeld gemaakt.

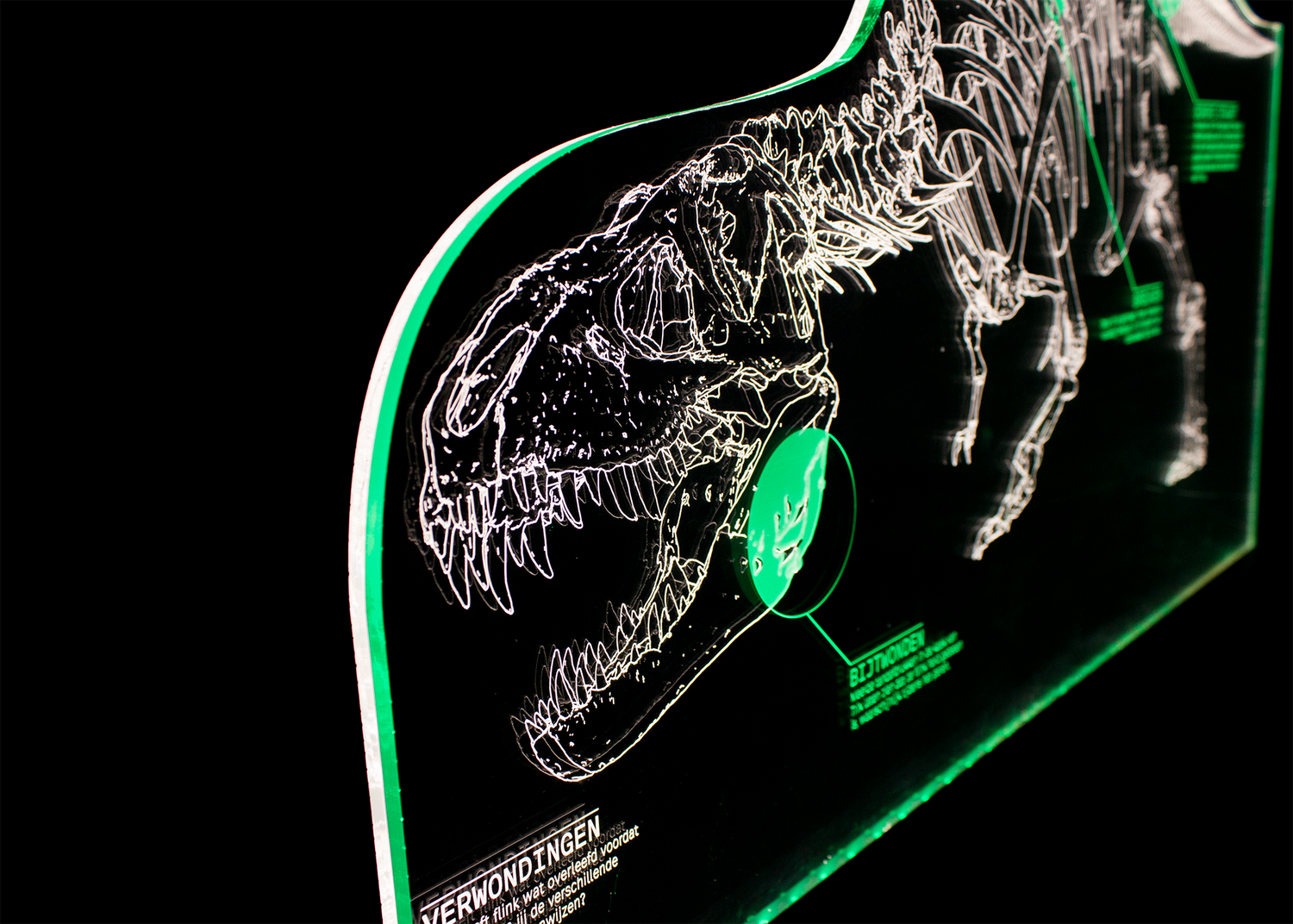

Infographic-paneel van TRIX
Voor dit edge-lit paneel deed Lars inspiratie op in onderzoeksinstituut en natuurhistorisch museum Naturalis in Leiden. Een van de topstukken van dit museum is het skelet van Tyrannosaurus rex Trix. Aan dit skelet is veel interessante informatie af te lezen, waar je moet kijken om dit te zien, verduidelijkt Lars op dit paneel met een tweede kleurlaag.
Dit paneel zou erg goed passen in een museum, omdat het oplicht in donkere tentoonstellingsruimtes. Het is goed leesbaar, zonder het zicht op de stukken te blokkeren. De twee lagen kunnen interactief worden gebruikt, kies een kleur en het effect verandert.
Wie is de dino op dit paneel?
De dino op dit paneel is Trix. Trix, vernoemd naar prinses Beatrix, is de Tyrannosaurus rex van Naturalis. Ze is in 2013 opgegraven in Montana (VS) door het team van Naturalis, het is een bijzonder fossiel om een aantal redenen. Ze is het op twee na meest complete skelet van een T-rex ooit gevonden, en deze grote hoeveelheid botten vertelt een hoop interessante informatie.
Trix is tussen de 30 en 35 jaar oud geworden, en daarmee de oudste T-rex ooit gevonden. In haar lange leven heeft ze veel meegemaakt. Zo zijn ten minste vier van haar ribben gebroken (en later geheeld), en zijn er over haar hele lichaam sporen van worstelingen met andere T-rexen te zien, tot zelfs een aantal weken voor haar dood. Er zijn sporen van infecties in haar kaak en been. Ook stond haar staart scheef, vermoedelijk door een afwijking bij haar geboorte of een verwonding op een erg jonge leeftijd. Dat ze hier zo oud mee is geworden is verbazingwekkend.
Hoe hebben we dit edge-lit paneel gemaakt?
Dit paneel is gemaakt uit twee acrylaat-platen, met daaronder twee losse LED-strips. Het skelet is een lijngravure dat verlicht wordt met wit LED-licht. Daarvoor staat een acrylaat-plaat met de aandachtspunten van dit skelet in vlakgravures, die verlicht worden door een gekleurde LED-strip. We hebben er een mengpaneel bij gemaakt, waarmee je de kleuren rood, groen en blauw kunt openzetten en mengen. Onze favoriete kleur voor Trix is groen.
Het skelet is gemaakt als lijngravure, hierdoor zie je het als een strakke lijntekening die helder licht geeft en duidelijk te zien is. De aanduidingen in de gekleurde laag zijn vlakgravures, de naam zegt het, dit zijn vlakken die oplichten. Beide lagen in lijn- of vlakgravure is minder duidelijk, omdat er minder contrast is. Door op deze manier de twee soorten gravures te combineren, communiceert dit plaatje juist goed.
Welke materialen kun je gebruiken voor het maken van edge-lit borden?
 |
 |
Voorbeelden van een lijn- en vlakgravure in mat, helder en fluoriserend acrylaat
Voor een met LED verlicht bord werkt helder acrylaat het beste, kies een dikte die past in je lichtstrip of LED-houder, en minimaal 3 mm dik is. Je kunt zowel lijn- als vlakgravures gebruiken, kies wat het beste past bij jouw ontwerp of combineer ze.
Hieronder zie je hoe de verschillende acrylaat soorten werken als edge-lit bord met groen LED-licht. Zo zie je dat je het meeste effect en contrast behaalt met helder acrylaat. Fluoriserend groen en oranje versterken lichtstralen vanuit zichzelf al op randen en gravures, deze geven hetzelfde effect ook zonder LED-lamp. Mat (of frost) acrylaat heeft minder contrast maar zou afhankelijk van het ontwerp ook een optie kunnen zijn. Gekleurde of spiegelende acrylaten zijn af te raden voor deze toepassing, omdat het zo goed als geen effect heeft.
Materiaalvoorbeelden in een groenverlichte edge-lit-houder, van links naar rechts: helder acrylaat, fluor groen acrylaat, fluor oranje acrylaat, frost kleurloos acrylaat, spiegelacrylaat antraciet.
Jouw eigen bord verlichten met LED? Hoe bestel ik een edge-lit paneel?
We hopen dat we je geïnspireerd hebben. Wil jij jouw logo laten oplichten op een bord, een sign ophangen of een informatief paneel maken? Dit en andere creatieve ideeën kun je gemakkelijk laten lasersnijden bij Snijlab.
Je hebt een profiel of houder nodig waar een LED-lichtstrip in zit en een stuk acrylaat in past. Teken vervolgens je ontwerp volgens de tekenregels van Snijlab, en upload in je account. Kies het juiste materiaal, wij raden helder acrylaat van 3 tot 6 mm aan, en bestel. Kom je er tussendoor niet uit of wil je even overleggen over je ontwerp? Neem dan gerust contact op met de klantenservice.
